外勤车辆考勤定位系统

(http://phwaiqin.cn)

2017年6月6.0版
2010年9月V1.0正式运营

1 外勤车辆考勤系统概述
车辆，作为企业重要的固定资产，因为流动性大，驾驶员更换频繁等因素，管理难度较大，去向不明、公车私用、虚报费用、效率低下，几乎是所有企业车辆管理的弊病。虽然大家都知道车辆管理漏洞百出，但仍长期无法找到有效、科学的解决方案，也因此造成较大的经济及效率上的损失。
但车辆实际上作为企业的一个流动的办公场所，理所应当地在企业的各项制度管理之下，司机或外出的有关人员，当然也不应该享有特权，企业的有关管理人员更不应该明知有漏洞而疏于管理。
“外勤车辆考勤管理系统”，彻底解决目前车辆管理的种种问题。结合GPS卫星定位技术，GIS地理信息技术（电子地图），GPRS无线通讯技术，分布式服务器技术，互联网技术等高科技技术，实现了车辆24小时全天候监控，高密度记录车辆行驶数据，多点多渠道同时监管车辆等功能，对各种不良的驾驶行为及管理漏洞进行有效的实时监控及事后稽查，为企业节省车辆开支费用明显，提高运营效率，收到经济及管理的双重效益。
澎和科技于2009年推出了自身研发的“澎和外勤通”（http://phwaiqin.cn），以在线运营的模式（即SaaS模式）提供在线位置服务。基于“澎和外勤通”，结合交通运输行业的特点，发掘汽车智能管理的需求，澎和科技推出了基于GPS、GIS、GPRS技术的车辆智能管理系统——“澎和外勤通车辆平台”（http://car.phwaiqin.cn）。
“澎和外勤通”于2017年6月28日正式更名为“澎和外勤通”，不仅包含了安卓系统智能手机及平板电脑、苹果IOS系统智能手机及平板电脑，而且涵盖了市面上的大部分移动便携GPS定位仪和车载定位终端机。澎和外勤通车辆平台” 正式更名为“澎和外勤通车辆平台”。

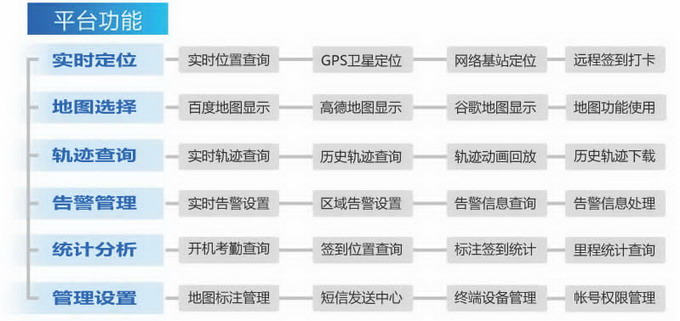

图1 澎和外勤通功能框架图

2 外勤车辆考勤系统介绍
2.1 用途概述
澎和外勤通作为澎和科技自主开发的自有定位系统，用途广泛，几乎涵盖了整个社会层面。
交通工具定位与跟踪：对汽车、货运车、出租车、探险车队等进行跟踪定位，计算距离；
安全监护：对家人、朋友、未成年人、及特殊人群的位置查询；
人员考勤和考核：可以对用于企业和政府外出人员实行定位和跟踪，并获取现场位置标点等等；
货物定位：在港口、码头、大型仓储区的货物位置，实现对货物进行定位和统计；
商业查询：可以对用于查询邻居饭店、饭馆、医院、商店等等；
新闻事件和人员定位：可以定位报道新闻事件的准确位置，对突发事件、环保事件、城管部件、执法人员、等进行定位和跟踪，获取现场位置标点，并进行案件分析等等；
管道线路维护定位：定位石油管道、电缆、光缆、高压输电线等户外管线的故障位置；


2.2 平台主要功能
2.2.1 系统登录
登陆澎和外勤通车辆平台主页：http://phwaiqin.cn

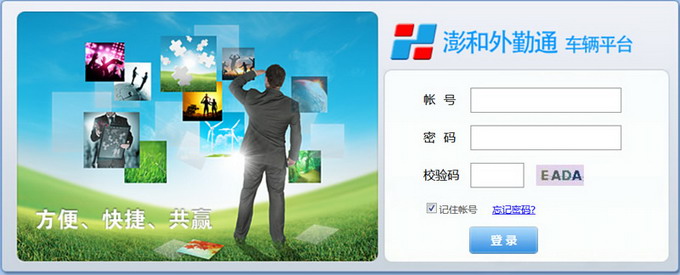

图2 澎和车辆平台登录界面

从页面的输入框中对应输入相应的帐号、密码及校验码，即可登录平台。

2.2.2 地图显示
澎和外勤通车辆平台兼容了四种完全不同体系的地图：百度地图、高德地图、谷歌地图、谷歌卫星地图；涵盖了全国346个城市或地区，满足绝大部分用户各种浏览、操作习惯。
地图标注：直接在地图上标注出关注的地点，通过标注点，可以使终端设备到达、离开标注点范围都作出详细的统计数据表。所标注的地点以及关注的区域可以随时在地图上显示或隐藏，成为一款为自己量身定做的电子地图。
对于企业单位，支持定制自身的将客户位置、供应商渠道、重点区域等信息图，可以作为渠道联络的统计数据，如车辆签到记录、车辆签到明细、标注点签到统计等数据表，对企业的精确化管理起到相当有效。该功能为企业打造了一款量身定做的电子地图，使企业对业绩分析、任务制定、全国布局等需求有了一个自己专用的活地图。

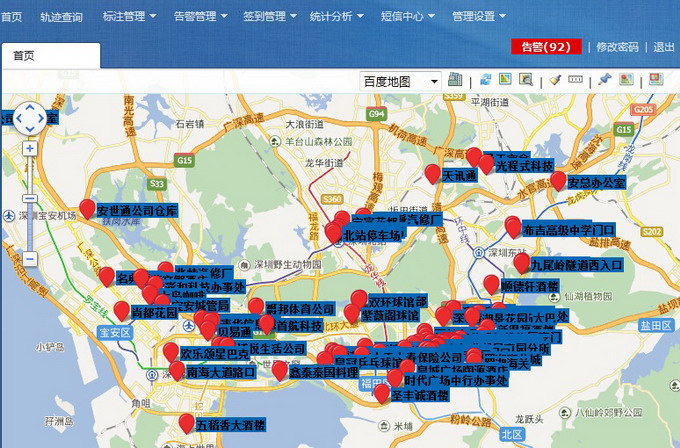

图3 标注点显示图

地图测距：可在地图上使用测距功能，使你的出行对路程、时间更精确掌控。

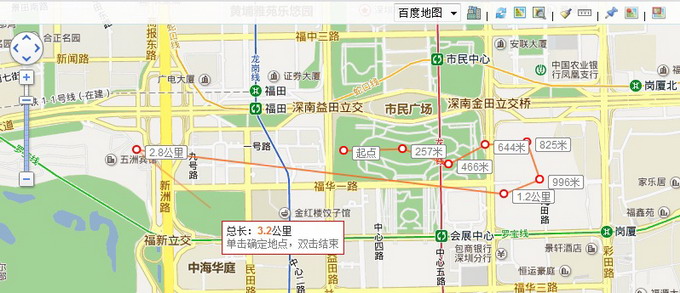

图4 地图测距显示图

2.2.3 实时定位
实时定位：澎和外勤通车辆服务是利用GPS定位技术对终端设备进行定位的一种定位系统。车载终端终端机全方位24小时进行定位。
定位图标：通过箭头图标表示为车载在地图位置的实时显示，并通过箭头图标颜色的差异表示车载终端设备的运行状态。

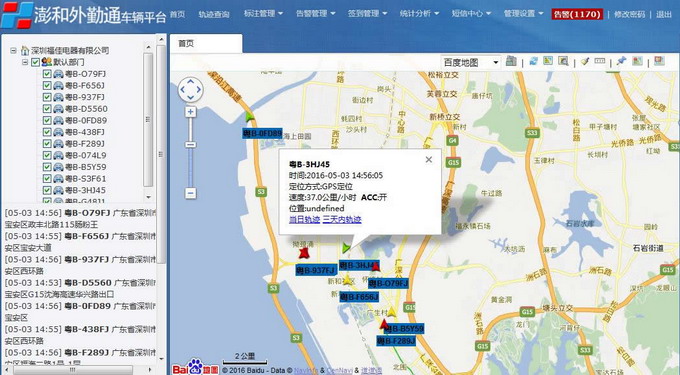

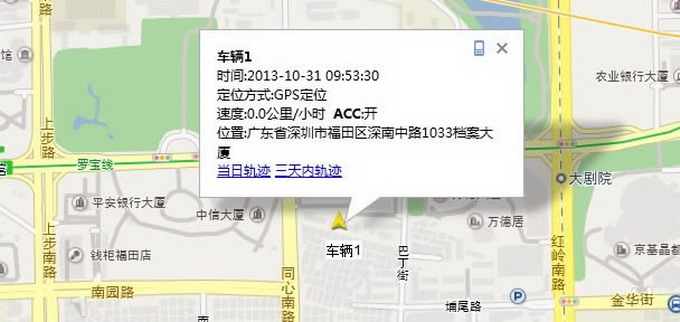

图5 实时定位功能界面

绿色图标：表示为车辆正在行驶状态（ACC状态为：开），位置信息获取及上报服务器正常；

图6 车辆定位绿色图标显示图

黄色图标：表示为车辆处于停车静止状态，发动机启动运行中（ACC状态为：开），位置信息获取及上报服务器正常；

图7 车辆定位黄色图标显示图

红色图标：表示为车辆处于停车状态，发动机熄火状态（ACC状态为：关）。位置信息及上报服务器获取正常。

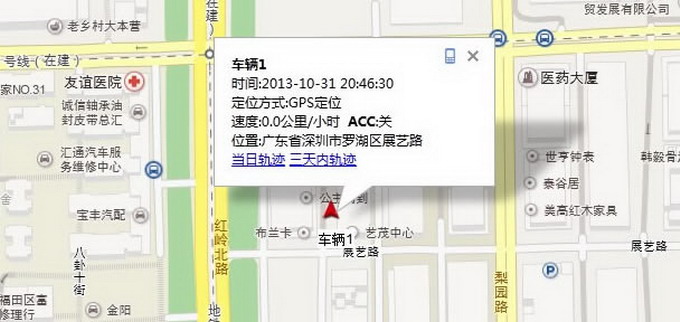

图8 车辆定位红色图标显示图

2.2.4 轨迹查询
轨迹查询：自动记录并可随时查询历史活动轨迹。描述车载终端设备或者是车载终端的名称、时间及当时所在位置信息。服务器保存不少于90天的轨迹信息，提供查询和下载。
轨迹详情：详细描述车载终端设备每个位置信息的时间、ACC状态、行驶速度、详细地址。

图9 轨迹查询功能界面

轨迹回放：按时间先后，以动画形式回放真实轨迹，查看终端设备在某时间段的移动轨迹,行动路线一目了然，支持轨迹下载。

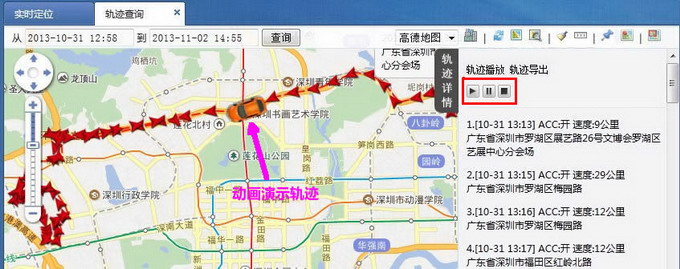

图10 轨迹回放动画演示图

轨迹下载：支持将轨迹以Excel表格形式下载到本地存档，服务器保存不少于90天的轨迹信息，提供查询和下载。

2.2.5 标注管理
标注点分类：可将地图的标注点进行分类管理，设置相应的类别，便于查看及管理。

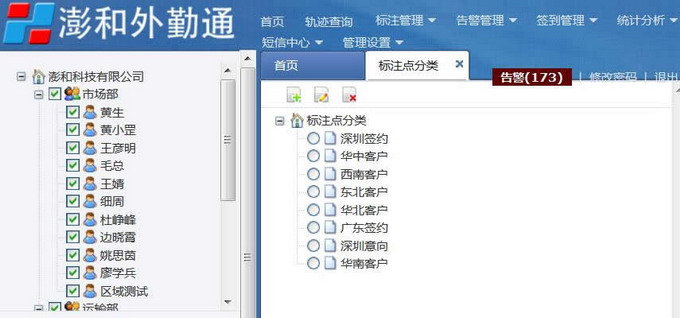

图11 标注点分类界面

标注点：即可以用手机实地直接将兴趣点标注，也可以在平台地图上标注出关注的地点，可以添加、修改、删除数据，并且以地图的形式作展示。

图12 地图标注显示界面

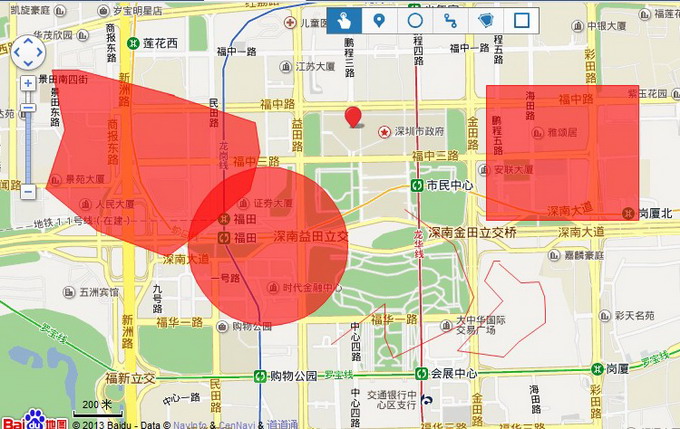

区域管理：采用多种区域告警设置，可以自定义设置定点、矩形、圆形、多边形的告警区域，也可设置偏航告警。

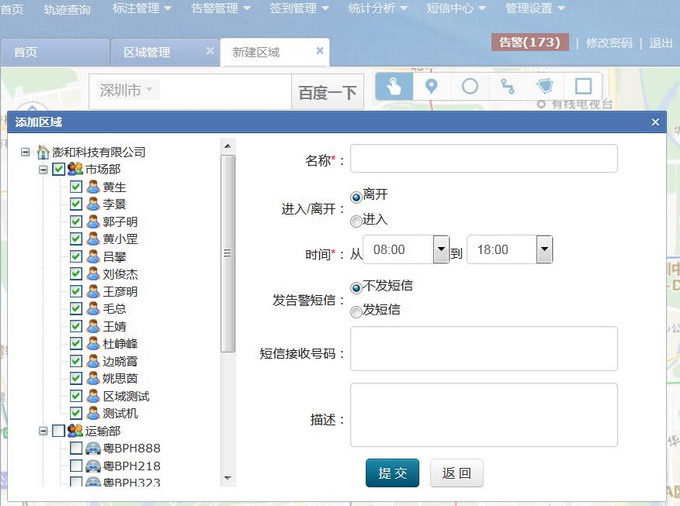

图13 区域告警功能界面

告警提示：可以设置终端设备的进入或离开的告警，同时可以设置告警提示方式，除平台告警提示外，也可以采用手机短信的告警提示。

图14 告警提示设置界面

2.2.6 告警管理
未处理告警：查看所有提示的告警信息，了解终端设备出现告警的原因，并进行相应处理。

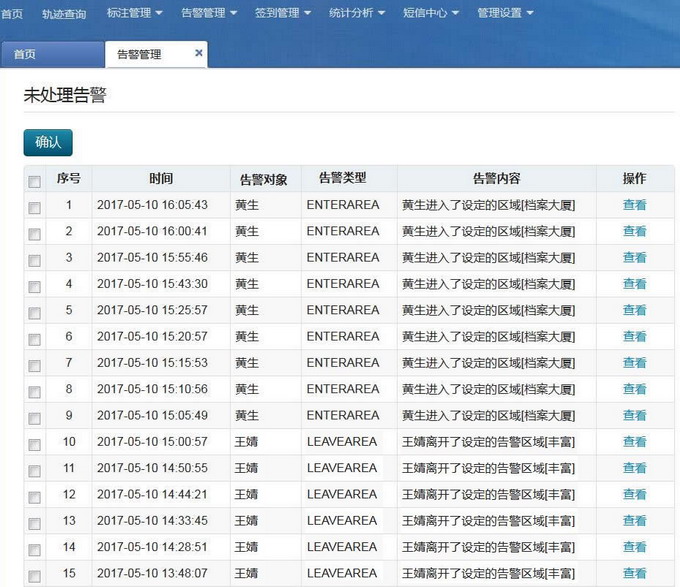

图15 未处理告警界面

2.2.7 实时签到
实时签到：只适合安装了澎和外勤通手机客户端软件的智能手机。

2.2.8 统计分析
远程考勤：可以设置终端设备运行的开始和结束的时间，查看设备数据上报情况。车辆定位是24小时全天候定位模式，详细描述了开关机时间、程序的开启或关闭的时间。所有数据支持导出Excel表格下载保存。

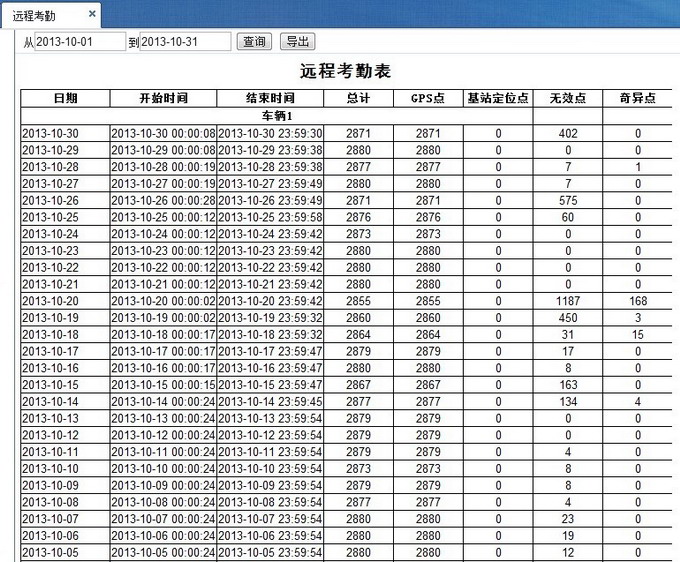

图16 远程考勤表

位置明细：详细描述了终端设备位置信息数据，记录位置信息的具体时间、地址、速度、距上个位置点距离、以及在位置点的停留情况。所有数据支持导出Excel表格下载保存。
速度：详细描述了车辆的行驶速度、可以使管理员清楚了解驾驶员是否有超速情况。
距离前点：描述车辆在当前位置点距离前一个位置点距离，并且在所指定的日期查询中，有详细的里程统计数据，可以清楚了解车辆的行驶里程。通过位置明细表可以使管理员了解车辆的里程，并可推算出车辆的油耗情况。

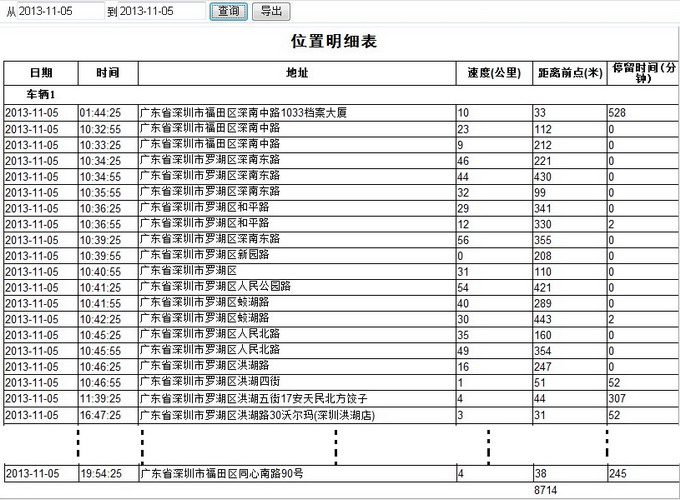

图17 位置明细表

签到明细：自动生成每个终端设备的签到明细报表、详细统计终端设备到达标注点的详细时间及在标注点范围内的停留情况。所有数据支持导出Excel表格下载保存。

图18 签到位置明细表

标注点签到：自动生成标注点范围内所有终端设备进入次数的统计数据。详细了解此标注点的受关注度。所有数据支持导出Excel表格下载保存。

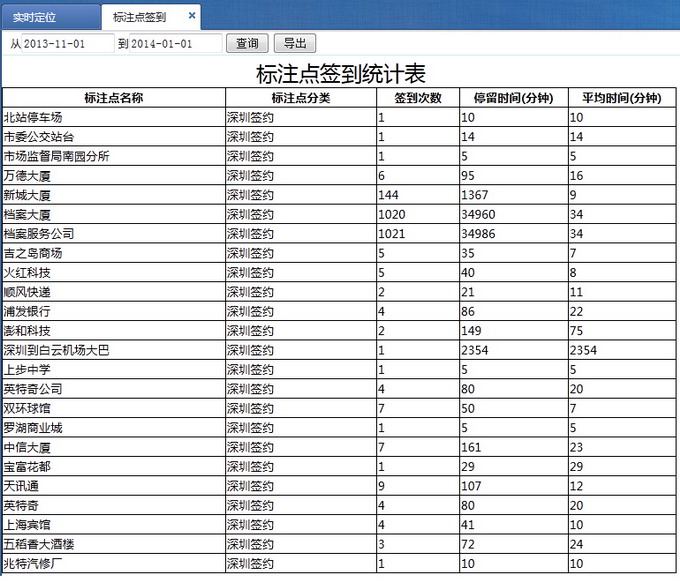

图19 标注点签到统计表

里程统计：自动生成里程统计报表、终端设备每日的行驶里程一目了然。所有数据支持导出Excel表格下载保存。

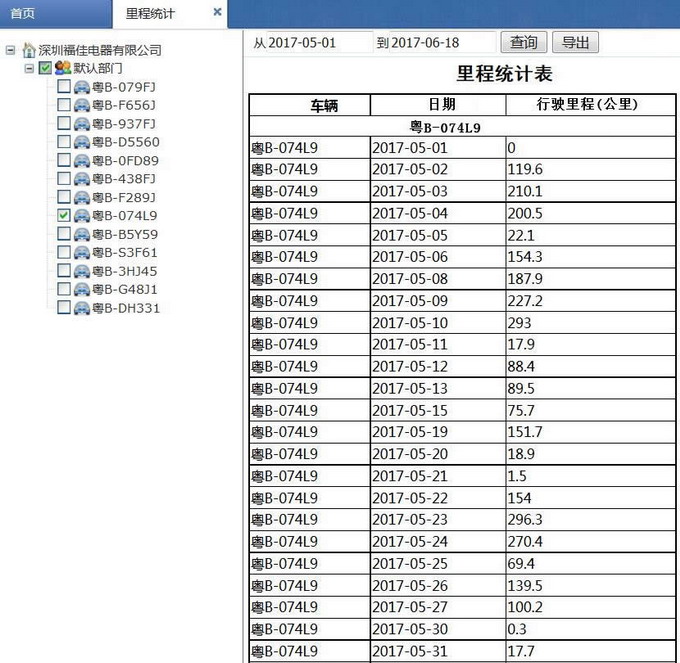

图20 里程统计表

超时停车：自动生成车辆停车记录数据表、通过统计表详细了解终端设备在各个时间里在具体位置的停留状况。所有数据支持导出Excel表格下载保存。

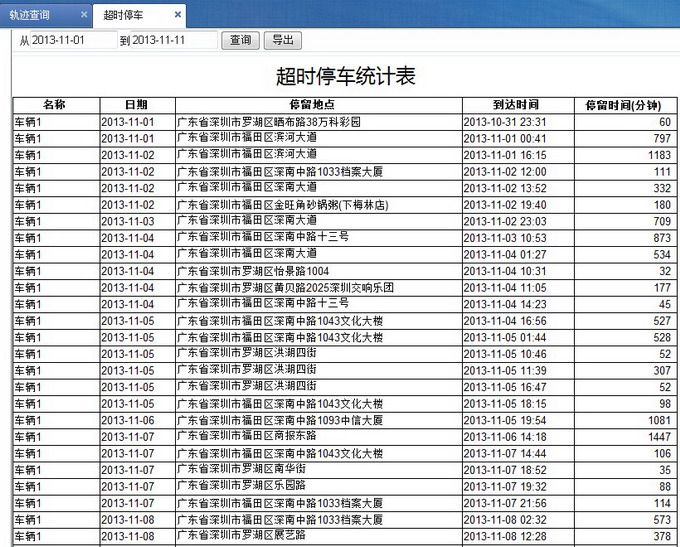

图21 超时停车统计表

签到考勤：只适合安装了澎和外勤通手机客户端软件的智能手机。

2.2.9 短信中心
发送短信：可以对平台内部设备手机号码发送短信，同时也可以对外部号码进行发送短信。

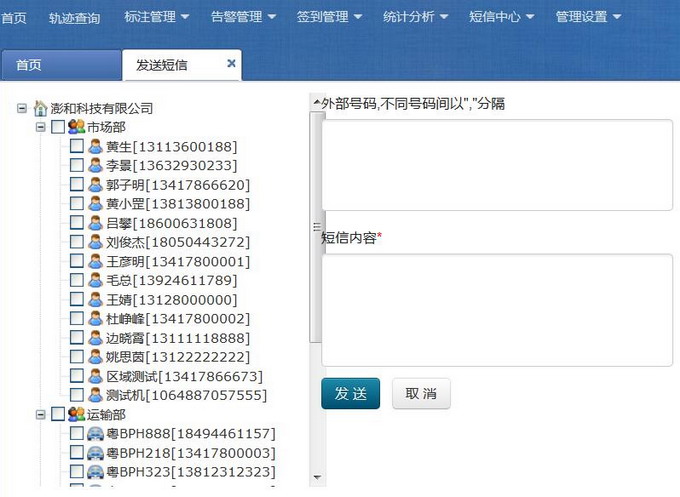

图22 短信发送功能界面

2.2.10 管理设置
部门管理：可以对终端设备分部门设置，便于查看及管理。

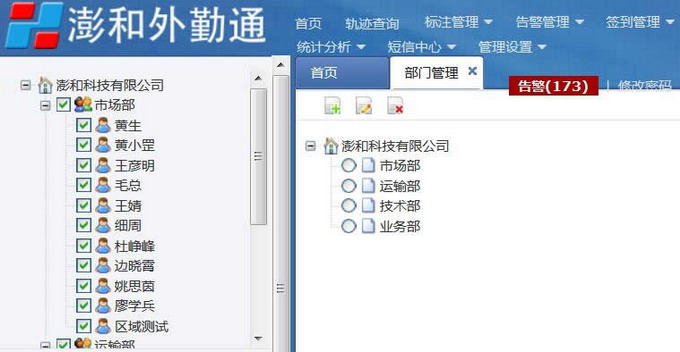

图23 部门管理界面

人员管理：只适合安装了澎和外勤通手机客户端软件的智能手机和移动式GPS定位机。
车辆管理：详细记录平台中车辆配置的终端设备及SIM卡号码进行查看，以及终端设备的创建时间和状态的情况，并可进行修改。

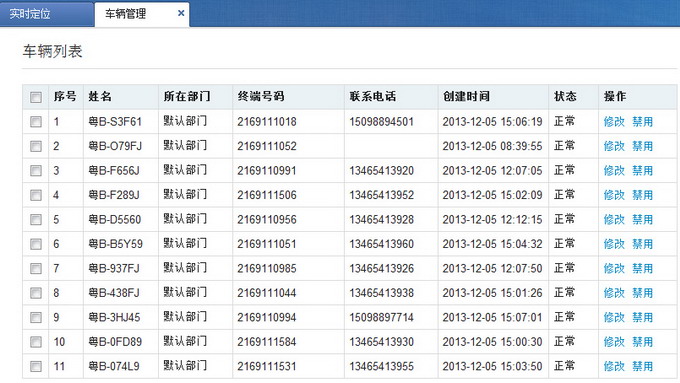

图24 车辆列表界面

帐号管理：可以设置多个登录帐号，多个管理员登录，管理相应部门的数据。

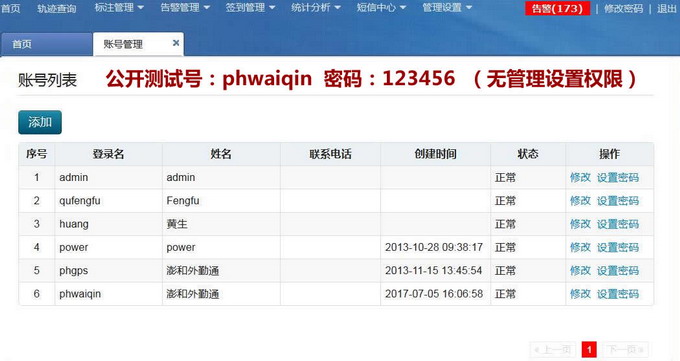

图25 帐号管理界面

权限管理：主管理帐号可设置增加下属登录帐号的权限，可以查看相应的显示信息。部门管理员只可查看部门的设备数据。

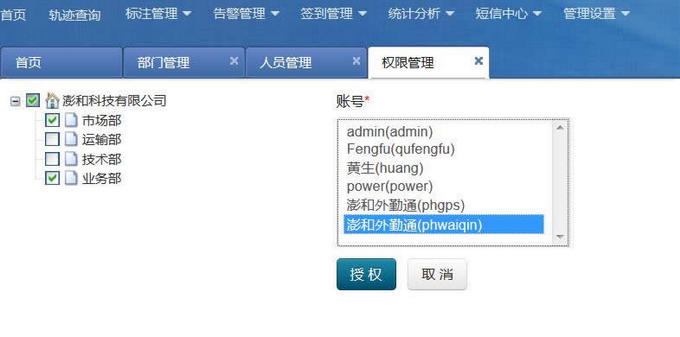

图26 权限管理界面

2.3 车载终端功能
2.3.1 基本功能
实时定位：对单车或多台车辆同时进行位置和状态查询，即主动发起定位（点名）命令，终端应答。
实时监控：通过GIS系统查看到实时的位置、状态、速度、方向、ACC、发动机、车门以及自定义传感器的开关状态信息以及报警类型等。
定时回传：通过预设定的TCP、UDP或短消息通道，和预设定的轨迹自动回传时间间隔自动向设定的中心传送轨迹、状态等信息。
呼叫限制：对于开通语音功能和使用了通话设备的终端，可通过预设的呼入或呼出号码段，限制允许呼入或呼出的号码段范围。
电子围栏：车载机可设置矩形或圆形区域，当驶出或驶入（可同时设置出/入）预设区域超过预设时间即可触发报警。
远程监听：主动发起监听命令，车载机自动回拨预设的电话号码，实现远程监听功能。
语音通话：通过通话手柄或调度液晶屏等拨号通话设备接听或呼出电话。
免提通话：车载机内置免提通话功能，通过外接无源音箱和手柄或调度屏等拨号设备实现免提通话。
SMS/GPRS 短消息收发：车载机可接收文本短信或GPRS文本短信，并可根据预设优先级以SMS或GPRS方式发送固定短消息或自行输入英文或数字应答信息。
速度限制：当车载机速度值达到预设的提示速度值时可有蜂鸣器提示驾驶人员，达到预设报警速度值时可向平台发送超速报警。
出租车电召：车载机预留高电平检测回路，低电平检测回路，可用于连接出租车计价器检测空重车状态，上位机软件可根据电召目的地选择所有空车发送电召抢答。
驾驶员登陆：启用该功能后，驾驶员启动车辆时需要输入驾驶员编号进行认证，认证失败时车载机发送‘非法启动报警’，但不会断开车辆油路或电路。车载机可预设认证方式。
行驶里程统计：车载机内置里程统计功能，按照预设的自动回传时间间隔，每一条自动回传的轨迹信息都包含了里程统计的结果值，避免了里程统计结果受自动回传间隔频率的严重误差。

2.3.2 安防功能
设防/撤防：安防型车载机设防状态（警戒状态）启动车辆或开启车门或触发自定义传感器时会触发报警，并同时切断车辆油路或电路（需安装控制继电器组或其它控制组件），直到远程解除报警。
中控锁对接：安防型车载机可通过手柄或遥控器设防/撤防，使用原车遥控器时需要与原车中控锁控制线路对接，从而实现离开车辆使用遥控器控制原车中控落锁的同时终端设防。
刹车、速度锁门：安防型车载机可设置是否启用该功能，启用后当车辆启动或车辆启动并达到预设时速时车门自动落锁。
遥控器寻车/报警：安防型车载机使用遥控器时，可通过遥控器上的寻车键在遥控器有效距离内寻找车辆，此时车辆转向灯闪亮和警号鸣响两次。遥控器的报警按键功能等同于紧急报警按钮功能。
终端可设置短信报警号码：车载机发报警后向中心发送报警的同时，可主动发送报警短消息到预设的车主手机或联系人的手机号码。

2.3.3 增强功能
温度检测：支持4路温度检测感应器，检测范围为-40℃～120℃±5%。
油量检测：检测车辆邮箱油量，可通过接油表或安装油浮进行检测。
混凝土罐车正反转及转速检测：混凝土配送车辆罐体正反转及转速检测，工地管理，漏料提示/报警、非法卸料报警等。
远程图像传输：摄像型车载机可直接与串口摄像头连接实现远程图像传输，支持彩色和夜视功能
外接其他传感器：车载主机具备高电平输入、低电平输入，可用于外接其他感应器，如混凝土配送车辆罐体正反转及转速检测、振动传感器等。
车主隐私保护：用户可通过手柄设置启用或关闭隐私保护功能，启用隐私保护功能时如果车辆未报警状态车载机不返回经纬度信息，只有车辆状态信息，触发安防类报警时将返回经纬度和状态信息，解除报经后只返回状态信息。
外接导航设备：车载机可外接PDA或导航仪，并通过标准串口输出GPS信号供导航设备使用。
数据透明传输：车载机可通过预留标准串口连接外部设备，第三方设备通过与车载机的串口连接实现与平台的双向通讯。
超速、疲劳驾驶提示/记录：可预设是否启用该功能，启用后当车辆连续运行时间超过预设值时，车载机外接蜂鸣器发出提示。
RS232标准串口输出：车载机预留RS232标准串口，可输出供导航设备或报站器使用的标准GPS卫星信号；或其它第三方设备，如LED显示牌等，并可通过该串口远程设置或管理第三方设备。
轨迹信息包含里程数据：车载机内置里程统计功能，按照预设的自动回传时间间隔，每一条自动回传的轨迹信息都包含了里程统计的结果值，避免了里程统计结果受自动回传间隔频率的严重误差，以及远程查询使用的流量和查询间隔造成的统计误差。
远程启/停SMS短消息发送：可远程设置车载机启用或关闭SMS短信息的发送以减少常规使用中的信息费用。
远程启/停GPRS短消息发送：可远程设置车载机启用或关闭GPRS短信息的发送以减少常规使用中的信息费用。
GPRS经济模式：启用后当车辆停止运行时可按照该车载机预设的‘自动回传’时间间隔的预设倍数回传数据。
远程在线升级：车载机支持通过TCP/IP链接远程升级功能。

2.3.4 行驶记录仪功能
车辆行驶记录：对于特殊应用需求，车载机支持车辆行驶状态记录功能，可设置车载机无条件记录、TCP断开预设时间后记录，启用该功能并触发记录时车载机将按照预设的时间间隔记录车辆行驶状态，并可根据时间段远程查询和读取记录数据。
车辆急停记录：对于特殊应用需求，车载机支持车辆急停报警功能，启用该功能后当连续2秒之间的速度差值达到预设值时发送报警信息。
事故疑点记录：对于特殊应用需求，车载机支持事故疑点记录功能，如设置连续停车60秒为事故疑点。事故疑点可关联车辆急停事件，每个事故疑点记录事故疑点产生前的21个信息点，每秒记录一个信息，可远程查询读取。

2.3.5 远程设置管理
远程控停车辆：车载机支持远程控制切断车辆油路或电路，支持远程恢复。静态控停将不检测车辆发动机状态，直接切断油电路；动态控停可设置缓冲时间段，直到彻底断开油电路。切断车辆油电路操作风险性较大，应由专业操作人员在特殊情况下执行操作。
远程控制中控开锁落锁：仅适用于安防型主机，需与原车中控锁对接。
远程参数读取、设置：车载机支持远程读取和设置所有预设和后设参数。适用于所有型号车载机。
可设置IP地址：车载机支持设置1个主IP中心地址和1个辅助IP中心地址。启用辅助IP中心后，各中心IP地址发送的命令参数车载机应答返回对应的IP中心地址。
可设置短信中心号码：车载机支持设置1个主短信息中心号码和3个辅助短信息中心号码。启用辅助短信息中心后，各中心号码发送的命令参数车载机应答返回对应的中心号码。适用于所有型号车载机。

2.3.6 终端报警类别
紧急报警：车载机配备有紧急报警按钮，紧急情况下通过按下报警按钮1秒可触发该报警。
非法入侵：对于安防型车载机，并使用了手柄或遥控器等设防/撤防设备进行设防的车辆，未撤防即打开车门可触发该报警。
电瓶拆除：对于安防型车载机，当外部电源被断开时可触发该报警。
非法启动：对于安防型车载机，并使用了手柄或遥控器等设防/撤防设备进行设防的车辆，未撤防即启动车辆可触发该报警。
密码错误：对于安防型车载机，使用手柄对车辆设防后，撤防时输入撤防密码错误触发该报警。
超速报警：车载机可远程读取和设置超速值，当达到该速度值可触发报警。
GPRS阻塞：当GPRS无线链路阻塞时可触发该报警。
GPS天线开路：当车载机GPS天线开路时触发该报警。
GPS天线短路：当车载机GPS天线短路时触发该报警。
GPS接收机故障：当车载机GPS模组工作异常时触发该报警。
禁止驶入/驶出：车载机可设置矩形区域，启用该功能后当车辆位置满足预设条件可触发该报警。
自定义报警：车载机预留了高电平检测回路，低电平检测回路，用于检测车辆状态或连接其它传感器，启用该功能后当触发预设条件后可触发该报警，每个检测回路分别支持6种条件方式触发，如有效时、无效时、动作时、保持时，并可预设触发延迟时间。
禁止报警类型设置：车载机可接受远程设置，屏蔽以下部分或全部报警类型：盗警、劫警、超速报警、非法点火报警、禁止驶入报警、禁止驶出报警、GPS天线开路报警、GPS天线短路报警、紧急停车报警、自定义报警、GPS接收机故障报警、三次密码错误报警、电瓶拆除报警、GPRS阻塞报警、温度报警。

2.4 车载终端设备推荐
澎和车辆位置服务平台除了澎和科技推荐的车载终端设备，还兼容市面上大部分的各种品牌的定位终端机及绝大部分通用协议；用户可自带终端设备加入澎和外勤通平台。

2.4.1 车载终端机

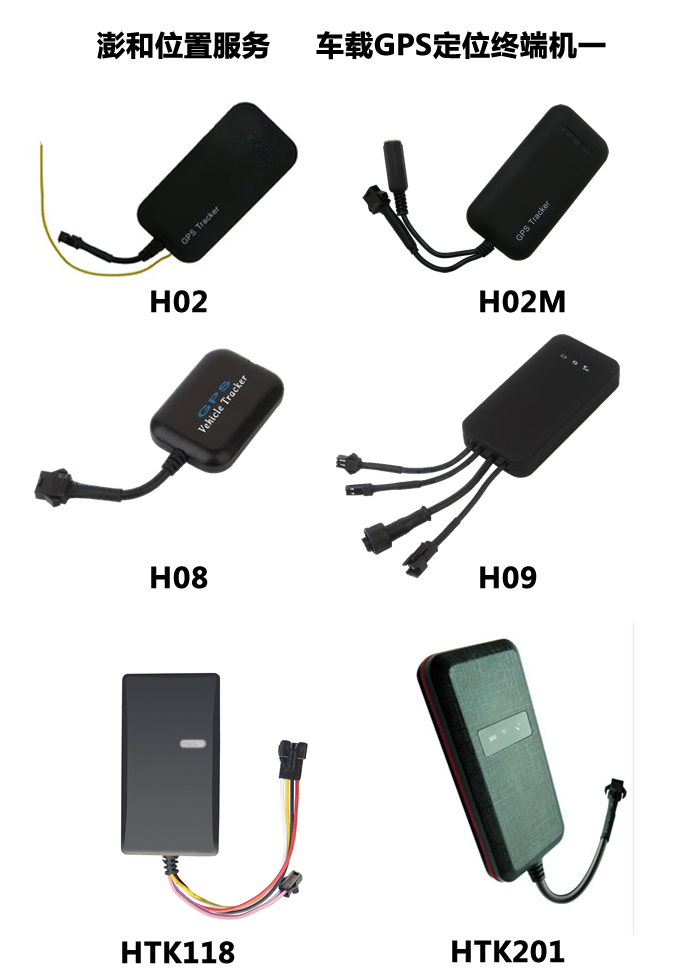

图27 车载GPS终端机一

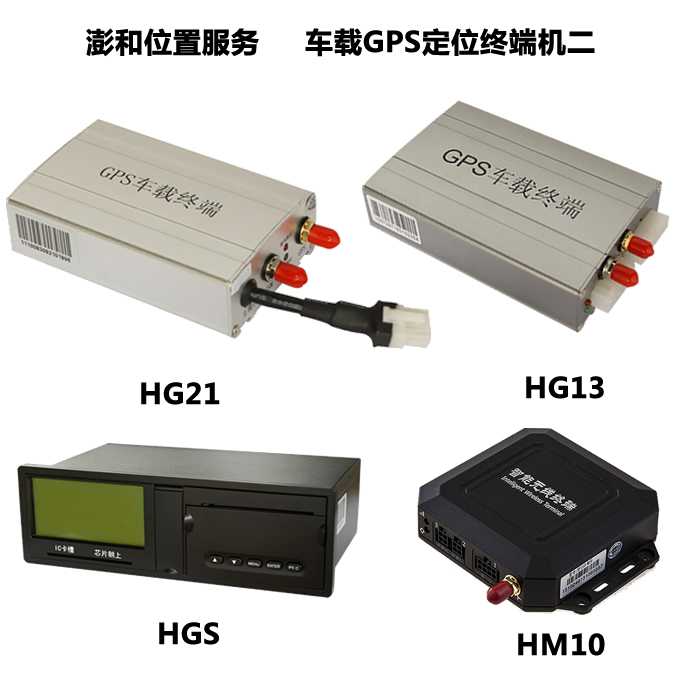

图28 车载GPS终端机二

2.4.2 车载终端机配件
支持车载定位终端机、兼容多种品牌的定位终端机及绝大部分通用协议；用户可自带终端设备加入澎和车辆位置服务平台

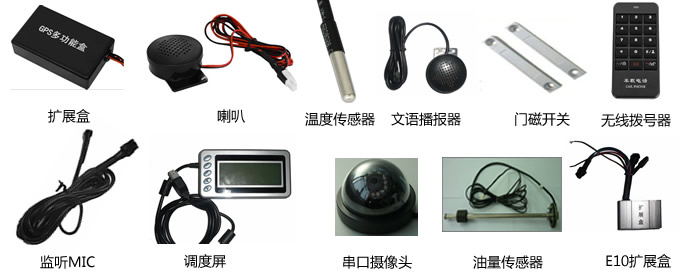

图29 车载终端机配件

扩展盒：可接红外遥控器，语音喇叭，语音MIC等配件
喇叭：告警声音信号
温度传感器：监测车厢实时温度
文语播报器：转换来自车台的文本信息为声音信息
门磁开关：检测货运车货箱门开关状态
无线拨号器：遥控车载电话拨号
监听MIC：接收车内语音
调度屏：调度信息发布
串口摄像头：对车内外可作拍照或摄像
油量传感器：监测汽车油量实时数值；偷油报警、瞬间油耗增大报警

3 澎和外勤通优势
3.1 全方位的移动终端支持
1. 支持车载定位终端机、兼容多种品牌的定位端机及通用协议；
2. 支持安卓Android系统上千种智能手机及各种平板电脑；
3. 支持苹果IOS系统各种型号手机及各种平板电脑；
4. 支持老人、儿童定制手机；
5. 支持手表定位终端机、便携移动GPS定位终端机；
3.2 全方位的定位模式
1. 支持GPS定位；
2. 支持移动信号基站定位；
3. 支持WIFI信号定位；
3.3 全方位的地图显示
1. 支持百度地图、支持百度地图所有功能；
2. 支持高德地图、支持高德地图所有功能；
3. 支持谷歌地图、支持谷歌地图所有功能；
4. 支持谷歌卫星地图、支持谷歌卫星地图所有功能；
3.4 全方位的访问方式支持
1. 支持互联网方式访问，采用极速模式浏览及兼容模式浏览多种方式；
2. 通过智能终端应用，支持移动互联网方式访问；
3. 支持WAP方式访问；
4. 支持短信指令直接查询位置信息等便捷功能；
5. 全面支持三大运营商2G、3G、4G网络；

4 澎和外勤通案例
4.1 应用方案

4.1.1 人员位置服务
外勤人员车辆考勤管理系统方案
外勤人员定位考勤管理系统方案
手机位置考勤管理系统方案
外勤人员手机考勤管理系统方案

4.1.2 车辆位置服务
外勤车辆定位考勤管理系统方案
车辆安全监控防盗定位系统方案
车辆防套牌定位安全系统方案

4.1.3 户外安全监护服务
户外运动安全监护系统
家庭安全监护系统

4.2 典型客户
澎和外勤通，经过长时间的技术研究开发，2010年正式推出运营服务，提供一系列GPS应用系统产品。已广泛应用于金融、消防、建筑、邮政、航运、货运、急救、海关缉私、公交、长途客运、出租客运、汽车租赁等行业，同时适用于社会车辆防盗反劫、安防等诸多领域，为用户创造了良好的经济效益和社会效益，深受各行业用户好评。
超过8个行业3000企业的16000多名人员和车辆正在使用本平台，您的信任是我们完善平台、提升服务的最大动力……
典型案例：

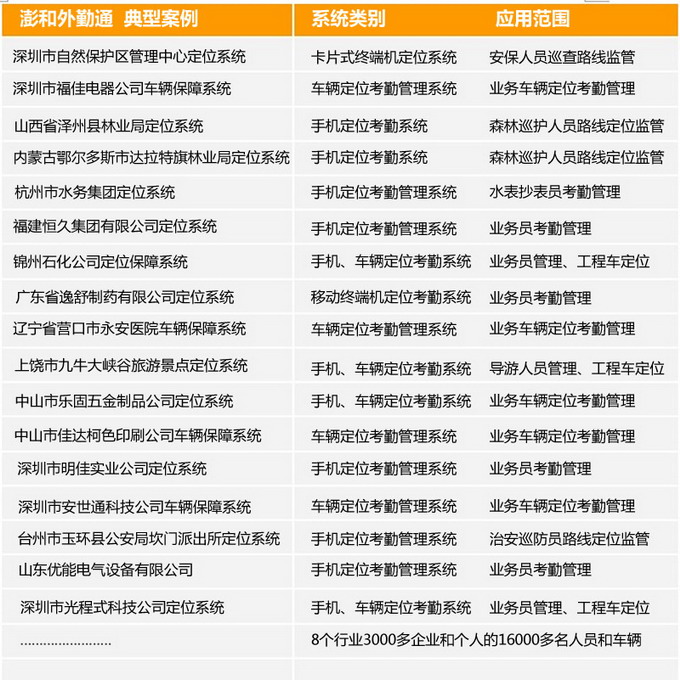

图30 典型案例

5 澎和科技承诺
1、 澎和科技负责“澎和车辆位置服务平台”的系统维护和升级；
2、 协议签订后，澎和科技将安排专门人员负责有关工作，保证约定的合作工作不间断地进行；
3、 澎和科技未经甲方事先同意，不得公开、编辑或泄露任何有关甲方移动终端使用者的位置信息。
